Расходомер ГТ-600
Предназначен для определения объемной подачи гидронасоса и расхода рабочей жидкости в гидролиниях. Основное применение: в стационарных стендах по испытанию гидрооборудования и гидросистемах строительных, дорожных, путевых, лесозаготовительных, сельскохозяйственных машин, спецтехники, технологического транспорта, станков, прессов и оборудования различного назначения.
Технические данные:
• Диапазон определяемого расхода, л/мин . . . . . . . . . . . .
. . . . . . . . . . . . 5-250
• Напряжение питания электронного блока, В . . . . . . . . . . .
. . . . . . . . . .12-24
• Потребляемая мощность, Вт . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .3,0
• Потребляемый ток, А . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .0,35
• Масса электронного блока, кг . . . . . . .. . . . . . . . . .
. . . . . . . . . . . . . . . . . . . 1,1
• Масса датчика расхода, кг . . . . . . . .. . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . ..2,0
• Габаритные размеры электронного блока, мм . . . . . . . . . .
. . . . . 220х145х75
• Габаритные размеры датчика расхода, мм . . . . . . . . . . . .
. . . . . . . 200х90х50
• Резьба присоединительных штуцеров датчика расхода . . . .. . .
. . . . . М42х2
• Максимальное давление измеряемой среды, кг/см2. . . . . . . .
. . . . . . . . . .600
Устройство

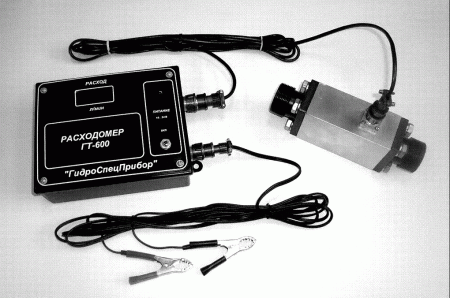

Расходомер ГТ-600
состоит из датчика расхода жидкости ДРЖ-250 турбинного типа высокой
чувствительности и электронного измерительного блока ГТ-600.
На “входе” и “выходе” датчика расхода предусмотрены присоединительные
штуцеры для его монтажа в гидросистему (размер и тип резьбы штуцеров
согласовывается с заказчиком).
В электронном блоке выполнено цифровое табло для отображения величины
объемного расхода жидкости.
Электронный блок снабжён:
- кабелем для соединения с датчиком расхода;
- кабелем с зажимами для подключения к источнику питания;
- блоком питания для подключения к сети 220В.
Функциональные возможности:
- измеряет и отображает
в цифровом виде объёмный расход жидкости в единицу времени.
Не является счетчиком расхода.
Комплект расходомера
поставляется в чемоданчике.
Общий вес комплекта – 5кг.
